Направляющие являются наиболее ответственной частью станка и служат для обеспечения прямолинейного или кругового перемещения его рабочих органов (суппорта, салазок, задней бабки, планшайбы). Конструкция направляющих должна обеспечивать необходимую точность перемещения рабочих органов станка и длительное ее сохранение. Необходимую точность обработки деталей достигают за счет применения направляющих такой формы, которая исключает возможность перемещения рабочего органа под действием сил резания, а также за счет высокой жесткости станины токарных станков и самих рабочих органов. Кроме этого направляющие станин должны обладать высокой износостойкостью. В современных станках применяют направляющие скольжения, качения и комбинированные. Выбор профиля направляющих скольжения зависит от условий работы рабочего органа, типа станка, размеров станка и т. д. Основные профили направляющих станин показаны на рис. 1.

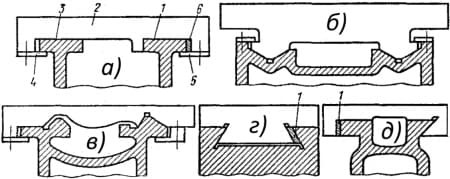

Рис. 1. Профили направляющих скольжения токарных станков
Плоские направляющие имеют наиболее простую форму (рис. 1, а). Рабочий орган 2 опирается на плоскости 1 и 3 направляющих. Планки 4 и 5 ограничивают его перемещение в вертикальном направлении. Для устранения зазора в горизонтальной плоскости применяют регулируемые планку или клин 6. Призматические охватывающие направляющие, характерные для станин карусельных станков, показаны на рис. 1, б. Сочетание призматических охватываемых и плоских направляющих (рис. 1, в) часто применяют в токарных станках. Направляющие в форме ласточкиного хвоста (рис. 1, г) применяют для салазок поперечных суппортов токарных станков, суппортов автоматов и полуавтоматов (клин 1 регулирует зазор между сопрягаемыми поверхностями ласточкиного хвоста). Сочетания направляющих в форме ласточкиного хвоста и плоской направляющей показано на рис. 1, д. Планка 1 также служит для устранения зазора в сопрягаемых поверхностях.
Под действием нагрузок от сил резания направляющие станин изнашиваются. Смазка направляющих и разгрузка их уменьшает износ. Значительный эффект дает смазка под давлением и гидроразгрузка.
В последнее время в станках все шире находят применение направляющие качения (рис. 2). Их часто устанавливают на токарные автоматы с наклонной станиной.

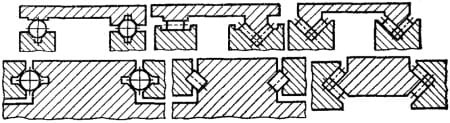

Рис. 2. Направляющие качения токарных станков
