Винтовые передачи токарных станков служат, как и реечные, для преобразования вращательного движения в поступательное. Основными элементами винтовой передачи являются ходовой винт и гайка. Винтовые передачи применяют в механизмах подач и вспомогательных механизмах станков.
Ходовые винты и гайки станков обычно имеют трапецеидальную резьбу. Точность перемещений рабочего органа зависит от точности изготовления винта и гайки, а также от точности сборки. Ходовые винты изготовляют из качественных сталей, а гайки - из антифрикционных бронз и чугунов.
Представление о работе винтовой передачи на токарном станке дает рис. 1, а. Гайки неответственных винтовых передач не отличаются какими-либо особенностями конструкции. Для точных винтовых передач применяют гайки, обеспечивающие необходимую точность перемещения и условия работы пары. Конструкция гайки, состоящая из неподвижной 3 и регулируемой 2 части показана на рис. 1, б. Смещая регулируемую часть 2 в осевом направлении с помощью гайки 1, прижимают витки гайки к виткам винта и устраняют зазор. Второй вариант регулируемой гайки показан на рис. 18, в. Подвижную часть 3 гайки смещают относительно неподвижной / с помощью клина 2, который при регулировании перемещается винтом 4.

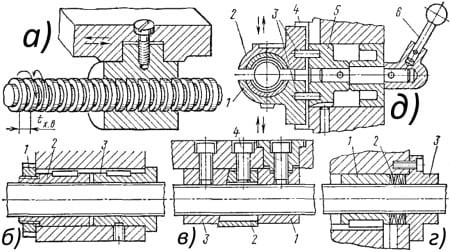

Рис. 1. Винтовая передача
Для устранения зазора или чрезмерного натяга по всей длине винта применяют устройства с упругим регулированием (рис. 1, г). Тарельчатые пружины 2 смещают подвижную часть гайки 1 относительно неподвижной 3. Недостатком упругого регулирования является увеличение нагрузки на витки винта.
На токарно-винторезных станках применяют раздвижную гайку (рис. 1, д). Гайка состоит из двух частей 1 и 2, которые перемещают по направляющим. 4 с помощью рукоятки 6, диска 5 и штифтов 3. Когда гайка открыта (как показано на рисунке), витки гайки расцепляются с витками винта, и рабочий орган может беспрепятственно перемещаться. Такая конструкция гайки необходима для обеспечения возможности раздельного привода подачи от винтовой и реечной пары.
В последнее время все большее применение находят шариковые винтовые пары, обеспечивающие минимальный зазор. Их устанавливают на токарные станки с ЧПУ, токарные автоматы и пр.
