Станина токарного станка служит для монтажа на ней основных узлов станка и является одной из наиболее ответственных деталей. К ней предъявляются следующие требования: высокая жесткость и виброустойчивость, длительное сохранение точности, технологичность конструкции, минимальная масса, удобство размещения узлов и отвода стружки. Станины современных станков весьма разнообразны по конструкции и представляют собой сложные корпусные детали. Станины токарных станков подразделяют на горизонтальные и вертикальные (стойки). Устанавливают их на фундамент для токарных станков всей опорной поверхностью (у тяжелых станков) или ее частью - на тумбы (у средних станков). Станины малых станков могут устанавливать на верстаки (подставки) из дерева. Характерные формы станин токарных станков показаны на рис. 1.

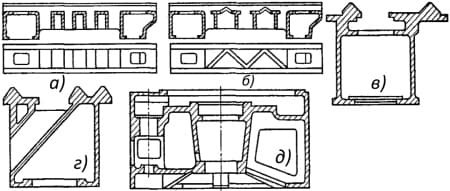

Рис. 1. Конструкции станин токарных станков
Станина с П-образными поперечными ребрами (рис. 1, а) достаточно проста по конструкции, но обладает сравнительно малой жесткостью. Станина с Т-образными диагональными ребрами обладает большей жесткостью (рис. 1, б). На рис. 1, в показана станина с горизонтальными ребрами и окнами для отвода стружки, а на рис. 1, г - станина с наклонным продольным ребром и окнами в боковой стенке. Станина такой конструкции обладает большей жесткостью. На рис. 1, д. показан разрез станины карусельного станка. Широко распространены токарные автоматы с наклонной станиной. Безусловно, приведенные примеры конструкций станин не исчерпывают их разнообразия.
