Гидравлические схемы токарных станков представляют собой наглядное изображение всех движений, которые осуществляют гидравлические приводы, а также принципами их управления. Часто на гидросхемах указывается положение всех управляемых органов при выполнении разных элементов цикла: быстрый подвод, рабочая подача, выхаживание, быстрый отвод и др.
В токарных станках с гидроприводом направление движения жидкости изображается на гидравлической схеме. Гидросхема привода суппорта токарного автомата в положении «быстрый подвод» приведена на рис. 1. От насоса масло подается через главный золотник в левую полость цилиндра. Управление золотника осуществляется включением толкающего электромагнита, который, сжав пружину, соединяет проточки 2 и 3 главного золотника. Масло из правой полости свободно проходит через проточки 4 и 5 главного золотника в резервуар для масла. Поршень, соединенный с суппортом, не встречая сопротивления, быстро подается к детали - выполняется быстрый подвод.
Когда линейка суппорта при дальнейшем движении нажимает на стержень пилота и утапливает его, проточки пилота оказываются перекрытыми. Теперь масло из правой полости цилиндра может проходить в бак только через дроссель, движение поршня резко замедляется и выполняется рабочая подача.
Устанавливая дроссель на определенную пропускную способность, можно установить и величину рабочей подачи суппорта. Часть масла, подаваемого насосом, сбрасывается через предохранительный клапан обратно в бак.
В конце рабочей подачи суппорта упор нажимает на низковольтный выключатель и выключает электромагнит. Тогда пружина переместит золотник справа налево и соединит проточки 1 и 2, а также 3 и 4. Теперь уже насос будет подавать масло в правую полость цилиндра через проточки 3 и 4 и обратный клапан (проточка 5) закроется. Масло из левой полости через проточки 1 и 2 будет свободно проходить в резервуар. Поршень и суппорт станут двигаться в обратном направлении, так же как и при подводе, с большой скоростью - быстрый отвод.

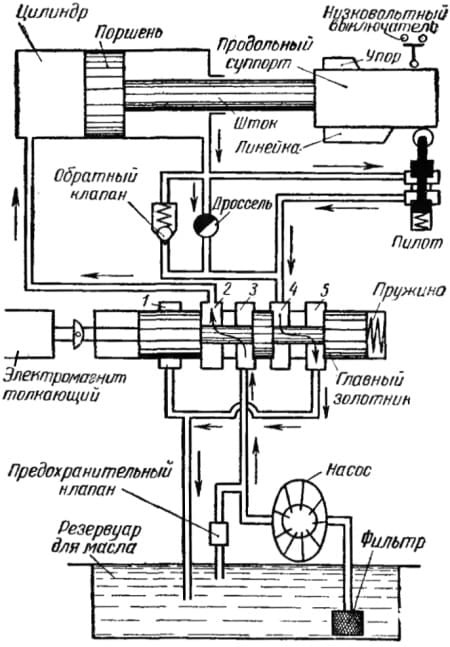

Рис. 1. Упрощенная гидравлическая схема привода суппорта токарного автомата
