Закрепляются режущие инструменты для токарных станков в револьверных головках и на поперечных суппортах, а также в приспособлениях, называемых вспомогательным инструментом. К ним относятся различного рода державки, переходные втулки, суппорты, патроны, стойки и т. д.
Закрепление режущих инструментов в державках широко применяют на всех токарно-револьверных станках, так как крепить токарный режущий инструмент непосредственно в револьверных головках невозможно. В подавляющем большинстве державки нормализованы, но не исключено применение и специальных державок. От конструкции, точности и жесткости державок зависит точность обработанных деталей, производительность которую имеют токарно-револьверные станки, время их наладки и т. д.
Большое разнообразие конструкций приспособлений для закрепления режущего инструмента не даёт возможности рассмотреть подробно каждое из них, поэтому ограничимся изучением типовых представителей таких приспособлений.
Резцовая державка с прямым креплением резца показана на рис. 1, а, на рис. 1, б - с косым креплением резца. Такие державки закрепляют или в специальных кронштейнах и стойками, которые крепятся в револьверную головку или непосредственно в револьверной головке.

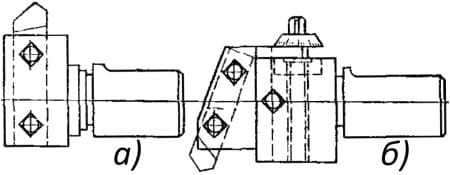

Рис. 1. Простейшие резцовые державки
Державка для закрепления концевого инструмента показана на рис. 2, а. Приспособление, которое содержит кронштейн 2 с отверстиями для крепления державок с инструментом 4, изображено на рис. 2, б. В данном случае установлены две державки с резцами для одновременной обработки двух поверхностей. Крепление резцовых державок производится винтами 3, 5. Приспособление для одновременного крепления резцовой державки и концевого инструмента, например сверла, изображено на рис. 2, в. Концевой инструмент установлен соосно оси шпинделя, как правило, в переходной втулке 6. Схема многоинструментального кронштейна, в отверстия 7 которого устанавливают державки с инструментом, показана на рис. 2, г.

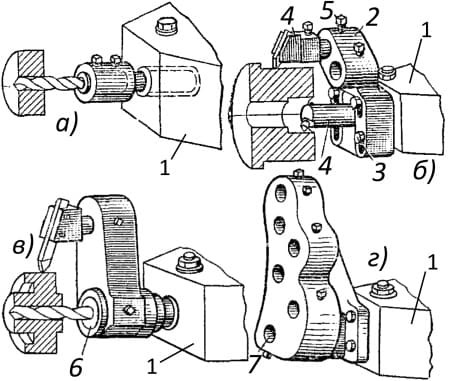

Рис. 2. Примеры державок: а - державка для концевого инструмента; б - державка для установки двух инструментов; в - державка для резца и сверла; г - многоинструментальная державка
