Люнеты для токарных станков применяются при обработке длинных (нежестких) валов для предотвращения прогиба вала под действием сил резания. Люнеты бывают неподвижные и подвижные. Люнеты могут быть установлены на токарные станки с ЧПУ, трубонарезные и прочие типы.
Неподвижный люнет
Неподвижный люнет, изображенный на рис. 1, а, устанавливают на направляющие станины 1 и закрепляют, как и заднюю бабку, гайкой 8. Обрабатываемую заготовку 9 устанавливают между кулачками 5, регулируемыми винтами 2 и находящимися в корпусе 3 и крышке 6 люнета. При установке и снятии заготовки отворачивают винт 7 и откидывают крышку 6 относительно шарнира 4.

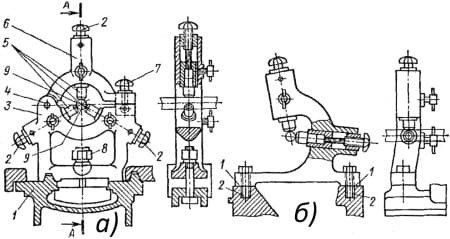

Рис. 1. Люнеты
Подвижный люнет
Подвижный люнет (рис. 1, б) устанавливают на суппорте станка, где для этого имеются специальные площадки 1 с резьбовыми отверстиями. Крепится люнет болтами 2. В отличие от неподвижного люнета, подвижный имеет два кулачка. В остальном конструкция его мало отличается от конструкции неподвижного люнета. Подвижный люнет перемещается вместе с резцом и дает возможность максимально приблизить зону резания к месту, где кулачки опираются на поверхность детали. Поэтому подвижный люнет практически исключает возможность прогиба заготовки во время резания.
При малой жесткости заготовок могут возникать вибрации, которые не позволяют обеспечить требуемую шероховатость деталей. Для устранения вибраций применяют различные виброгасители. Одна из конструкций виброгасителя, встроенного в рабочую часть люнета, показана на рис. 2. Основным элементом виброгасителя является пакет тарельчатых регулируемых пружин 3. Опорным элементом служит шарикоподшипник 1, установленный на плунжере 4, перемещаемом в гильзе 2. Зажим гильзы 2 после установки заготовки производят винтом 5 через сухари 6 и 7.

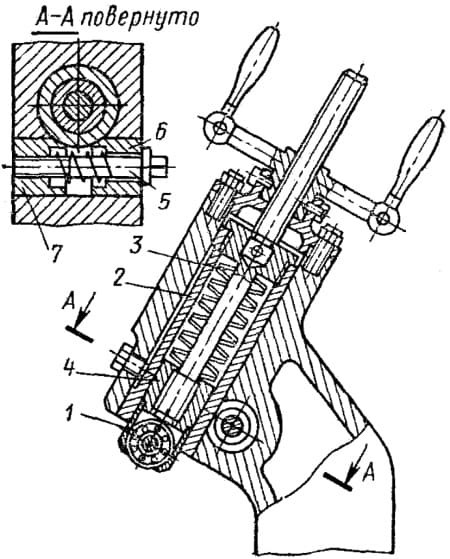

Рис. 2. Упругий элемент люнета с виброгасителем
