Хомутики токарные предназначены для передачи вращения обрабатываемой заготовке (типа вала), установленной в центрах. Токарный хомутик простейшей конструкции показан на рис. 1, а. Хомутик для токарного станка надевают на обрабатываемую заготовку и закрепляют винтом 1. Хвост хомутика 2 вводится в контакт с пальцем-поводком поводкового патрона (см. рис. 6, Токарные Патроны).
Более удобны в работе самозахватывающие токарные хомутики (рис. 1, б). В корпусе 5 на шарнире 4 закреплен хвостовой кулачок 2, имеющий насечку на секторной поверхности, прилегающей к поверхности вала. Пружина 3 обеспечивает заклинивание хомутика после установки его на вал, а палец 1 поводкового патрона - вращение заготовки.

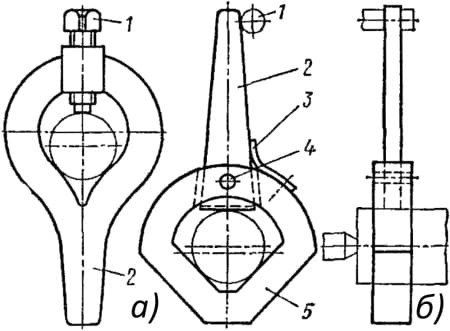

Рис. 1. Типы токарных хомутиков
