После периодического поворота узел револьверной головки, шпиндельного блока или стола должен занять точно определенное положение и сохранить его во время работы. Для этой цели применяют фиксаторы.
Обычно фиксатор (индексный палец) имеет наклонную и прямую фиксирующие грани. Под действием пружины фиксатор, углубляясь в гнездо, начинает поворачивать фиксируемый узел (револьверную головку, шпиндельный блок или стол).
Поворот заканчивается тогда, когда прямая грань фиксатора упрется в прямую грань гнезда фиксируемого узла (рис. 1).

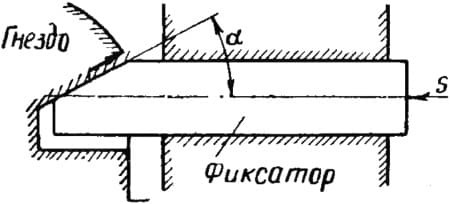

Рис. 1. Схема действия фиксатора (Ѕ - фактическое усилие, действующее на фиксатор)
Фиксирование шпиндельного блока может осуществляться одним фиксатором - одинарное фиксирование, или двумя фиксаторами - двойное фиксирование (рис. 2).
Один фиксатор выполняет роль жесткого упора и имеет прямую рабочую грань, а второй - наклонную грань и поворачивает шпиндельный блок до первого фиксатора. Для освобождения блока от фиксации второй фиксатор принудительно выводят из гнезда, а первый выжимается самим блоком при повороте.
Двойное фиксирование обеспечивает большую точность и стабильность положения блока и применяется во всех новых отечественных станках.
Модели токарно-револьверных полуавтоматов и многошпиндельных токарных станков имеют специальные зажимные устройства револьверных головок, шпиндельных блоков и столов.
Зажим осуществляется после того, как фиксатор определил точное угловое положение узла. Механизм зажима может быть выполнен в виде хомута или башмака, которые прижимают поворачивающуюся часть к базовой поверхности основания.
Многошпиндельные токарные полуавтоматы и автоматы для сохранения точности шпиндельных блоков выполняют индексирование после того, как фиксатор выведен из гнезда и индексируемый узел несколько приподнят над направляющими (см. рис. 2, б, Механизмы периодического (прерывистого) вращения).

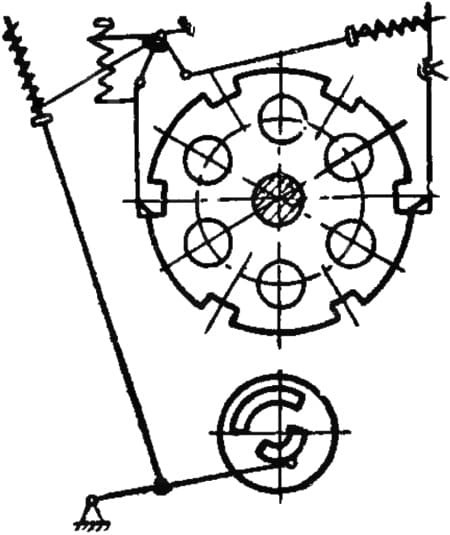

Рис. 2. Двойное фиксирование шпиндельного блока
