Задняя бабка токарного станка общего назначения показана на рис. 1. Корпус 14 бабки устанавливают на основании 15, которое крепят к направляющим станины 1 планкой 3 и винтами 2 и 4, один из которых (4) связан с эксцентриковым механизмом 5 с рукояткой 6. В корпусе 14 размещена пиноль 10 с центром 12. Пиноль 10 перемещается парой винт-гайка 9-8. Неподвижный в осевом направлении винт 9 связан с маховиком 7. Положение пиноли фиксируют поворотом рукоятки 11, связанной с винтом 13. При зажиме по винту перемещаются встречно две втулки 16 и 17 со скосами, контактирующими с наружной поверхностью пиноли.

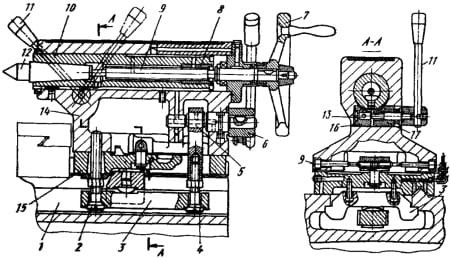

Рис. 1. Задняя бабка токарно-винторезного станка
Задняя бабка может быть соединена с кареткой суппорта для получения подачи. Токарные станки с ЧПУ имеют автономный привод перемещения пиноли задней бабки, чаще гидравлический.
Для облегчения перемещения задней бабки по направляющим станины применяют пневморазгрузку. Воздух подается от цеховой пневмосети к направляющим бабки через пневмораспределитель, связанный с рукояткой зажима-разжима бабки.
