Вспомогательные движения (операции) токарного станка выполняются с целью подготовки оборудования, детали и инструмента для проведения процесса резания. К вспомогательным операциям относятся: установка заготовки и закрепление ее, снятие обработанной детали, закрепление и поворот узлов, на которых крепятся детали или инструменты, быстрый подвод и отвод узлов с режущими инструментами, измерение деталей и др.
Применяя в производстве токарные автоматы с ЧПУ необходимо вспомогательные движения выполнять как можно быстрее, чтобы уменьшить время, затрачиваемое на их исполнение, и, следовательно, увеличить производительность. Желательно вспомогательные движения совмещать полностью или частично друг с другом и с операциями резания, что еще более увеличивает производительность.
Вспомогательные ходы токарного станка
Продолжительность вспомогательных ходов зависит от конструкции и типа автоматизированных токарных станков; в некоторых из них продолжительность вспомогательных ходов не зависит от обрабатываемой детали и является величиной постоянной.
В других станках продолжительность вспомогательных ходов является величиной переменной и зависит от общей продолжительности цикла.
Продолжительность вспомогательных операций (fв) определяется по таблицам инструкции по наладке данного станка.
В станках с распределительным валом одна деталь изготовляется (один цикл) за один оборот распределительного вала, а, следовательно, каждый из рабочих и вспомогательных ходов выполняется за определенную часть оборота распределительного вала. Для того чтобы установить взаимную связь между временем выполнения каждого движения и рассчитать цикл, окружность кулачка разбивают на равное количество частей или, как говорят, лучей (рис. 1, а).
Кулачок делят на 100 или на 360 лучей, а каждую рабочую и вспомогательную операцию выражают в количестве сотых долей или градусов (рис. 1, б).
Общая длительность вспомогательных ходов приблизительно определяется по длительности всего цикла. Подсчитанная сначала длительность рабочей части цикла увеличивается на 25-30%, т. е. умножается на коэффициент 1,25-1,3. По этой величине по таблицам определяют продолжительность вспомогательных ходов, после чего уже можно точно подсчитать продолжительность цикла.

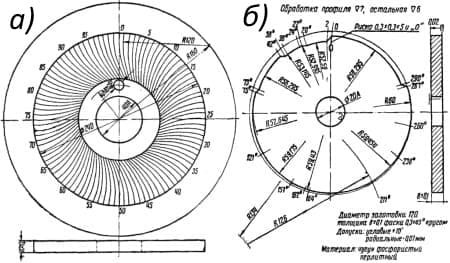

Рис. 1. Разбивка плоского кулачка: а - на лучи (сотые доли); б - на градусы (лучи) и построение кривых
