Для установки на токарные станки с ЧПУ все чаще находят применение резцы с дополнительной обработкой установочных поверхностей, а также с прорезанными пазами для настройки на размер, укороченными державками и другими особенностями. Применение специальных державок обеспечивает быструю замену инструмента и его настройку на размер вне станка.
Конструкция державки для быстросменных резцов
Конструкция державки для быстросменных резцов представлена на рис. 1. Резцы 1, устанавливаемые в оправку, имеют укороченную форму, точный размер по ширине и специальный паз в нижней части для зажима. Резцы по металлу предварительно настраиваются на размер по вылету с помощью винта 5 в специальном приспособлении. Затем резец 1 устанавливается в паз державки 6 и одновременно поджимается к торцу паза прижимом 3 с помощью пружины 2. Дополнительное крепление резца в державке обеспечивается одним винтом 4. Настройка резца на размер осуществляется без снятия державки со станка. Державка с резцом может перемещаться в пазах каретки 7.

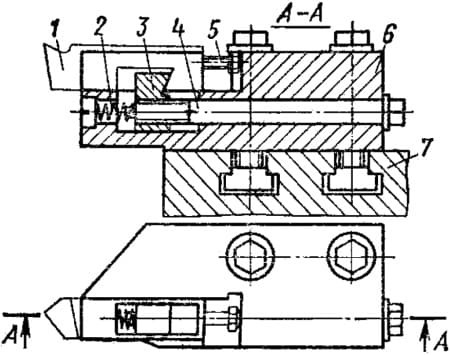

Рис. 1. Державка для быстросменных резцов
Приспособление для настройки резцов
Приспособление для настройки различных резцов, устанавливаемых в державке, изображено на рис. 2. Оно состоит из двух частей, закрепленных на основании 1. Левая часть приспособления служит для установки профильных шаблонов 6 с помощью винта 7 и состоит из стойки 2, шпонки 3 и державки 5, фиксируемой на шпонке винтом 4. Правая часть приспособления предназначена для установки резцов 9 с винтом 12, который используется для настройки их на размер. Для каждого резца в приспособлении предусмотрена своя державка 13, устанавливаемая на шпонке 16 и закрепляемая винтом 15.

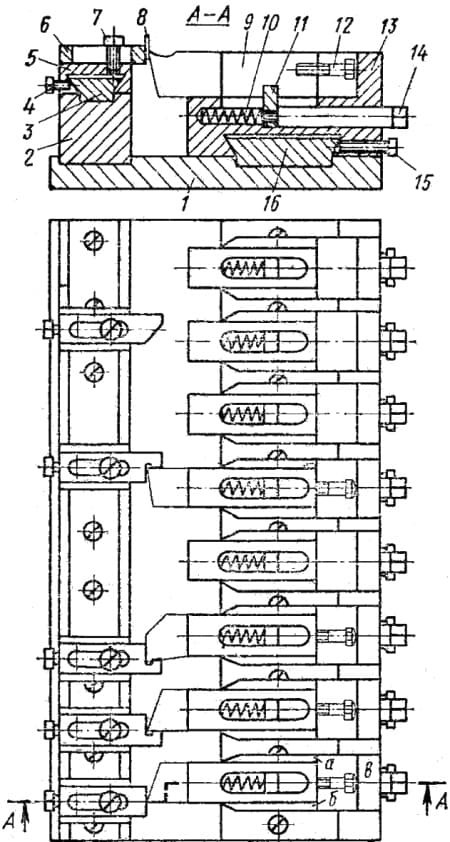

Рис. 2. Приспособление для установки резцов на размер вне станка
Державки имеют посадочное гнездо, аналогичное гнезду в державке станка. Это гнездо представляет собой мерный паз со стойками а, б и стенкой в, от которой винтом 12 осуществляется настройка резца на размер. При этом резец постоянно прижимается к стенке в с помощью пружины 10 и прижима 11. Для снятия резца с приспособления достаточно нажать на палец 14. Настройка на размер различных резцов обеспечивается применением шаблонов 6 с различным профилем, их осевым смещением по пазу и боковым смещением по шпонке 3 вместе с державкой 5. Настройка резцов контролируется щупом 8. Выбор зазоров между резьбой резца 9 и винтом 12 осуществляется разведением шлица на конце винта.
Такое приспособление позволяет значительно повысить точность настройки инструмента по сравнению с настройкой по шаблонам на станке.
